현대 제조에서는 효율성, 일관성, 비용 제어가-특히 대량-금속 부품의 경우 매우 중요합니다.프로그레시브 다이 스탬핑정밀 부품을 대규모로 생산하기 위해 가장 널리 사용되는 금속 성형 공정 중 하나가 되었습니다.
이 기사는 다음을 제공합니다.완전한 엔지니어링{0}}중심의 프로그레시브 다이 스탬핑 소개, 작동 방식, 장점, 재료, 응용 프로그램 및 프로젝트에 적합한 솔루션인지 확인하는 방법을 다룹니다.
프로그레시브 다이 스탬핑이란 무엇입니까?

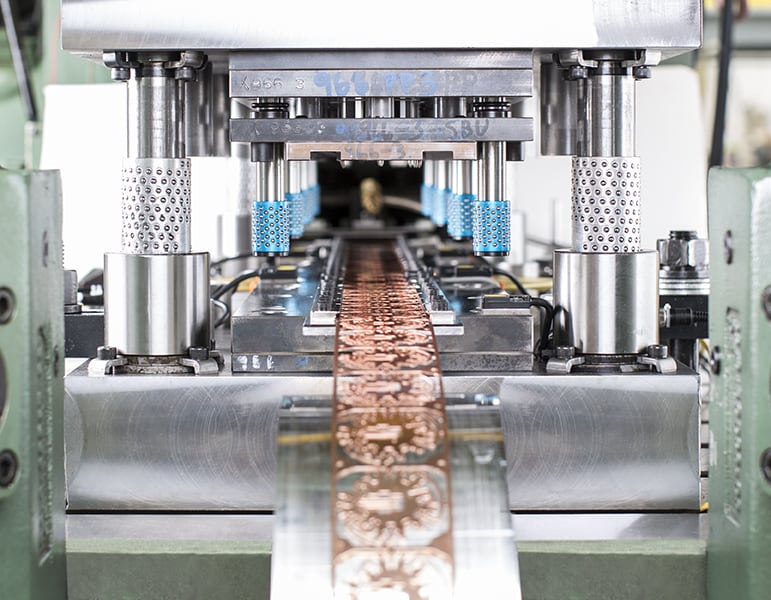

프로그레시브 다이 스탬핑연속적인 금속 스트립이 단일 다이 세트 내의 일련의 스테이션을 통해 공급되는 금속 성형 공정입니다.
각 스테이션에서는 최종 스테이션에서 완성된 부품이 완성될 때까지 -피어싱, 블랭킹, 굽힘 또는 성형과 같은-특정 작업이 수행됩니다.
단일{0}}단계 스탬핑과 달리 모든 작업이 통합됩니다.하나의 지속적이고 자동화된 프로세스, 매우 높은 생산성과 안정적인 품질을 가능하게 합니다.

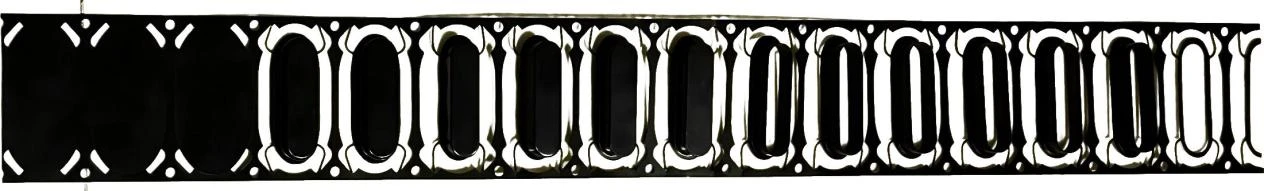

실제 제조 시나리오에서 프로그레시브 다이 스탬핑은 다음과 같은 부품을 제조하는 데 널리 사용됩니다.연결 플레이트 스탬핑 부품, 터미널에 맞게-누르세요, 그리고배터리 접점 스탬핑 부품, 엄격한 공차와 높은 일관성이 필요한 경우.
프로그레시브 다이 스탬핑 공정의 작동 방식
프로그레시브 다이 스탬핑 공정은 일반적으로 다음 단계를 따릅니다.
1. 재료 공급
금속 코일(강철, 스테인리스강, 알루미늄, 구리 합금 등)이 자동으로 금형에 공급됩니다.
2.역-별-역 운영
각 프레스 스트로크는 스트립을 다음 스테이션으로 전진시킵니다. 여기서 다음과 같은 작업이 수행됩니다.
꿰뚫는
블랭킹
코이닝
벤딩
형성
3. 완성된 부품 분리
최종 스테이션에서는 완성된 부품이 스트립에서 분리되어 자동으로 배출됩니다.
4.스크랩 관리
스크랩은 별도로 운반되므로 연속적인 고속 생산이-가능합니다.
이 스테이션{0}} 기반 워크플로는 제작에도 이상적입니다.깊은 그린 스테인레스 스틸 스탬핑 부품그리고EMI 차폐 스탬핑 부품복잡한 형상과 엄격한 치수 요구 사항이 있습니다.
프로그레시브 다이 스탬핑의 주요 장점
1. 높은 생산 효율성
프로그레시브 다이 스탬핑을 통해수천에서 수백만 개의 부품최소한의 노동 개입으로 생산됩니다. 툴링이 설정되면 생산이 지속적으로 실행됩니다.
2. 우수한 치수 일관성
모든 작업이 하나의 다이 내에서 이루어지기 때문에,부품{0}}간-변동이 매우 낮습니다., 이 프로세스는 자동화된 조립 라인에 이상적입니다.
3. 규모에 따른 단가 절감
툴링 투자가 더 높지만,단가가 대폭 하락중-~대량- 볼륨 주문의 경우 적합한 형상에 대한 CNC 가공 성능을 능가합니다.
4. 통합된 2차 운영
태핑, 엠보싱, 성형 및 가벼운 굽힘을 다이에 직접 통합할 수 있어 2차 가공 비용이 절감됩니다.
이러한 장점으로 인해 프로그레시브 다이 스탬핑은 -대량 생산에 이상적입니다.맞춤형 스탬프 연결 플레이트 그리고정밀 단자 구성 요소자동화된 조립 라인에 사용됩니다.
프로그레시브 다이 스탬핑에 사용되는 일반적인 재료
프로그레시브 다이 스탬핑은 다음을 포함한 광범위한 재료를 지원합니다.
- 탄소강(SPCC, Q235, SAE 1010-1020)
구조 부품에 고강도, 비용 효율성{0}}을 제공합니다.
- 스테인레스강(304, 316, 430)
의료, 식품 및 실외 응용 분야에 대한 내식성.
- 알루미늄 합금(5052, 6061)
가볍고 부식에 강하며{0}}전자제품 및 EV 부품에 이상적입니다.
- 구리 및 황동 합금
단자, 접점, 접지 부품의 전기 전도성이 우수합니다.
구리 및 황동 합금은 다음과 같은 용도로 널리 사용됩니다.구리 접촉 스탬핑 부품그리고황동 스탬핑 부품안정적인 전도성과 표면 품질이 요구되는 곳.
프로그레시브 다이 스탬핑과 기타 제조 방법 비교
|
방법 |
최고의 대상 |
제한사항 |
|
프로그레시브 다이 스탬핑 |
고용량-, 얇은 두께에서 중간 두께 부품 |
더 높은 툴링 비용 |
|
단일-스테이지 스탬핑 |
낮은 볼륨, 단순한 기하학 |
효율성 저하 |
|
CNC 가공 |
부피가 작고 복잡한 3D 형상 |
높은 단가 |
|
레이저 절단 |
프로토타입, 평면 부품 |
형성되지 않고 규모가 더 느려짐 |
엔지니어링 관점에서 볼 때 형상이 적합하고 볼륨이 안정적인 경우스탬프 금속 브래킷그리고맞춤형 스탬프 연결 플레이트비해 훨씬 낮은 장기 비용-을 제공합니다.CNC 가공 브래킷.
프로그레시브 다이 스탬핑의 일반적인 응용 분야
프로그레시브 다이 스탬핑은 다음 분야에서 널리 사용됩니다.
1.자동차 및 EV
- 괄호
- 연결 플레이트
- 배터리 구성 요소
2. 전자 및 전기
- 스프링 접촉 스탬핑 부품
- EMI 차폐 스탬핑 부품
- 접지판
이러한 부품에는 높은 치수 정확도와 안정적인 전기적 성능이 필요합니다.
3.산업설비
- 구조적 커넥터
- 마운팅 플레이트
- 정밀 브래킷
4.소비자 및 의료기기
- 스프링스
- 클립
- 기능성 금속 인서트
전자 조립품에서는스프링 접촉 스탬핑 부품그리고EMI 차폐 스탬핑 부품프로그레시브 다이로 제작되어 안정적인 전기적 성능과 정확한 핏을 보장합니다.
프로그레시브 다이 스탬핑에 대한 설계 고려 사항
제조 가능성과 공구 수명을 극대화하려면 엔지니어는 다음을 고려해야 합니다.
- 균일한 재료 두께
- 적절한 굽힘 반경
- 적당한 구멍-~-가장자리 거리
- 지나치게 날카로운 내부 모서리 방지
- 스트립 레이아웃 효율성을 위한 설계
일찍DFM(제조를 위한 설계)참여하면 툴링 비용과 리드 타임이 크게 줄어듭니다.
디자인과 기업 간의 긴밀한 협업프로그레시브 다이 툴링 디자인팀은 재료 활용 및 성형 순서를 최적화하는 데 도움을 줍니다.
언제 프로그레시브 다이 스탬핑을 선택해야 합니까?
프로그레시브 다이 스탬핑은 다음과 같은 경우에 이상적입니다.
- 연간 거래량은중간에서 높음
- 부품 형상이 반복 가능합니다.
- 엄격한 공차와 일관성이 필요합니다.
- 단가 최적화가 중요합니다
- 장기적인-공급 안정성이 필요함
프로젝트가 아직 초기 개발 단계인 경우 많은 제조업체는단일-단계 도구나중에 볼륨이 증가하면 프로그레시브 다이로 업그레이드됩니다.
ACTKEY의 프로그레시브 다이 스탬핑
ACTKEY에서는 내부 툴링 설계, 멀티스테이션 다이 제조 및 엄격한 프로세스 제어를 통해 프로그레시브 다이 스탬핑이-지원됩니다.-
우리는 생산에 중점을 둡니다.정밀 금속 스탬핑 부품안정적인 배치 일관성, 엄격한 공차 제어 및 긴 공구 수명을 제공합니다.
당사의 엔지니어링 팀은 스트립 레이아웃, 재료 활용 및 성형 순서를 최적화하기 위한 초기 단계 DFM 지원을 제공하여 고객이 툴링 비용을 절감하고 장기적인 생산 안정성을 향상하도록{1}}돕습니다.
이 기능을 통해 우리는 광범위한 지원을 할 수 있습니다.맞춤형 금속 스탬핑 서비스e전 세계 산업, 자동차, 전자 고객을 위한 프로젝트입니다.
결론
프로그레시브 다이 스탬핑은 정밀 금속 부품을 대규모로 생산하기 위한 가장 효율적이고 안정적인 제조 방법 중 하나입니다.
적절한 설계, 툴링 및 프로세스 제어를 통해 업계 전반에 걸쳐 비교할 수 없는 일관성, 속도 및 비용 효율성을 제공합니다.
ACTKEY에서는 프로그레시브 다이 스탬핑을 적용하여 다양한 제품을 생산하고 있습니다.금속 스탬핑 부품, 포함연결 플레이트 스탬핑 부품, 맞춤형 압착-단말, 배터리 접점 스탬핑 부품, 그리고EMI 차폐 부품산업, 자동차, 전자 애플리케이션용.
우리에 대해 자세히 알아보세요프로그레시브 다이 스탬핑 공정정밀 금속 부품의 대량 생산을-지원하는 방법을 알아보세요.
